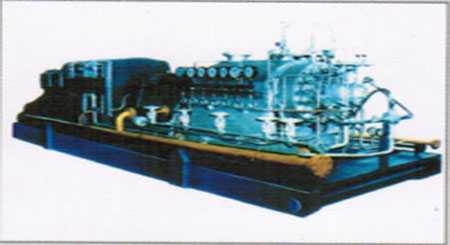

TD型加氢进料泵

  • 所属分类:石油化工用泵

  • 点击次数:
  • 发布日期:2013/10/23
  • 更多
  • 在线询价
详细介绍
TD 型加氢进料泵供输送不含固体颗粒的石油产品,石油化工流程及其他化学工业产品。 被输送介质的温度为 0-210 ℃ 。

性能范围:

              流   量( Q ): 30-750m3/h

              扬   程( H ): 600-2850m

              吐出压力( P ):6-28MPa

泵结构:

        TD 型泵为卧式双壳体,内壳体为节段式多级离心泵,可在不移动管路情况下抽出内壳体进行维修。吸入管、吐出管均垂直向上布置,中心线水平支撑。泵主要由泵筒体、泵盖、吸入段、中段、导叶、轴、叶轮、冷却室体、平衡盘、平衡套等零件组成。泵转子由装在轴上的叶轮、平衡盘等零件组成。叶轮顺序热装到轴上,泵的两端由强制润滑的四油楔结构的径向轴承及推力轴承组成,推力轴承为双向注油强制循环式润滑,分别设有温度保护和监视仪表。轴向力由平衡装置来平衡,剩余轴向力及在特殊工况下产生的附加轴向力均由推力轴承来承担。

        泵轴封为机械密封,摩擦付产生的热量由强制循环液带走。循环液通过专设的冷却器冷却和过滤器过滤,保证循环液洁净。

传动:

        低速时,泵通过膜片联轴器由原动机直接驱动。高速时,泵通过膜片联轴器并通过齿轮增速箱增速,再通过膜片联轴器由原动机驱动。从传动方向看泵为顺时针方向旋转。
